4.2 Allgemeine Auswertungen

Allgemeine Auswertungen stehen im Menü unter "Auswertung -> Auswertungen" zur Verfügung.


• Spalten
  Ermöglicht die Auswahl bestimmter Ergebnisse

• Netzfilter
  • Jahr
  • EVU
  • Spannung (Spg.)
  • Auswerteschema:
    • Verfügbarkeitsstatistik:
      Netze nach Schema A oder Mittelspannung Schema B,
      d.h. Niederspannungsnetze oder Mittelspannungsnetze mit Eingabeschema A oder B.
    • Störungsstatistik:
      Netze nach Schema B, d.h. Mittel-, Hoch- und Höchstspannung
    • Schema A:
      Netze nach Schema A
    • ohne Aktivierung: Netze ohne Berücksichtigung des Eingabeschemas

• weitere Filter
  • FNN/VeÖ J/N
    Wenn gesetzt werden nur relevante bzw. nicht relevante Störungen ausgewertet
    Bei Auswertungen mit Bezug auf Versorgungsstufen wird dieser Filter auch auf die VU-Stufe angewendet:
    Wenn "nur FNN/VeÖ relevant" werden nur VU mit "VU-FNN/VeÖ relevant=J" von Störungen mit "FNN/VeÖ relevant=J" betrachtet.
    Wenn "nur nicht FNN/VeÖ relevant" werden VU mit "VU-FNN/VeÖ relevant=N" von Störungen mit "FNN/VeÖ relevant=J" und alle VU von Störungen mit "FNN/VeÖ relevant=N" betrachtet.
    ACHTUNG gespeicherte Konfigurationen: der Default-Wert für dieses Filter ist: nicht aktiviert, Auswahl "FNN/VeÖ relevant"

• Fehlerorte
  • Ist ein Fehlerort vorhanden, jedoch nicht zuzuordnen (falsche Verschlüsselung)
    so wird er nicht mitgezählt. Ausnahme: Wenn die Störung eine GVU ist, wird sie trotzdem unter "alle Fehlerorte" mitgezählt.

  • Ist kein Fehlerort vorhanden, wird die Störung trotzdem unter "alle Fehlerorte" mitgezählt, wenn es eine GVU ist

  • Wegen einer Inkonsistenz im Erfassungsschema werden Störungen in NS mit dem Fehlerort "Umspannwerk / Schaltstation" in der Kategorie "sonstige Fehlerorte" ausgewertet (fehlende Erfassung der Netzdaten in NS).


• Allgemeine Bedienelemente
  Die Auswertefenster besitzen folgende allgemeine Bedienelemente:
  Im linken Fensterteil sind die Bedienelemente zur Auswahl und Konfiguration der Auswertung angeordnet, der rechte Fensterteil enthält die Ergebnisse der Auswertung als Tabelle. Im unteren Teil des Auswertungsfensters sind folgende Bedienelemente angeordnet::

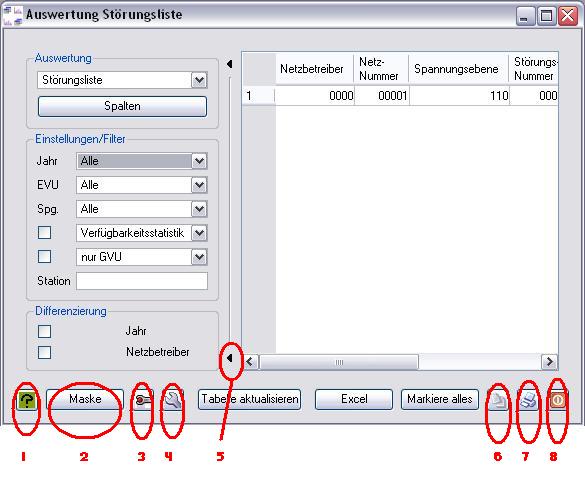

  Bild Bedienelemente einer Auswertung

  1: Aufschalten der Online Hilfe - Kapitel Auswertungen
  2: Wenn eine Tabellenzeile mit der linken Maustaste angeklickt wurde, so wird über Maske z.B. das Störungsfenster dieser Störung aufgeschaltet. Diese Funktion ist nur bei einigen Auswertungen vorhanden (z.B. Störungsliste)
  3: Über "Einstellungen speichern" wird die vorgenommene Einstellung gespeichert und steht somit bei einem erneuten Aufruf dieser Auswerteklasse (auch nach Neustart des Programmes) wieder zur Verfügung.
  Jede Auswerteklasse wird getrennt gespeichert.
  4: "Konfiguration für automatische Auswertung speichern"
  5: Durch Klicken auf den Pfeil kann der Konfigurationsteil des Auswertefensters ausgeblendet werden.
  6: Markierte Zeilen der Auswertetabelle in die Zwischenablage kopieren (immer mit Überschrift).
  7: Drucken der Tabellendaten.
  8: Schließen des Auswertefensters (ACHTUNG: die Einstellungen werden hier nicht gespeichert).

• Option SEQ
  Einige Auswertungen bieten die Option "SEQ". Diese Option bewirkt eine feste Sequenz der Zeilen in den generierten Tabellen. Ohne diese Option werden nur Tabellenzeilen ausgegeben in welchen auch Ereignisse vorhanden sind. Die Option SEQ soll die automatisierte Verarbeitung der erzeugten Excel-Tabellen (automatische Auswertung) ermöglichen. Da der Umfang der in den Daten vorhandenen Netzbetreiber NICHT fix ist, ist die Option SEQ bezüglich dieser Spalte wirkungslos, d.h. es wird über alle Netzbetreiber aufsummiert.

• Option "bei Exp. spiegeln"
  Bei einigen Auswertungen steht diese Option zur Verfügung, wenn diese Option gesetzt ist:
  Nur bei der Execl-Ausgabe werden horizontale Achse und vertikale Achse gespiegelt.

• Differenzierung "Intervall"
  In einigen Auswertungen mit Bezug zu Störungsereignissen existiert die Möglichkeit nach dem Störungsbeginn zu differenzieren.
  Die Klassen sind (Kalender-) Woche, Monat, Quartal und Halbjahr.
  Anmerkung: Da für diese Differenzierung eine gültige Angabe für den Störungsbeginn erforderlich ist, kann die Zahl der gefundenen Ereignisse durchaus geringer sein als ohne Aktivierung dieser Differenzierung.

• CSV - Tabellendaten in CSV-Datei exportieren.
  -- Diese Möglichkeit steht zur Zeit nur im Modus "Strom" zur Verfügung. --

  • Die Tabellendaten einschließlich der Spaltenüberschriften werden in einer Text-Datei zeilenweise abgelegt.
  • Die einzelnen Spalten werden durch den Separator ";" oder durch das Tab-Zeichen getrennt (siehe Datei->Eigenschaften->Export->CSV-Export).
  • Bei der Ausgabe von Gleitkommazahlen wird entsprechend der Einstellung unter Datei->Eigenschaften->Export->CSV-Export als Dezimaltrennzeichen ein Punkt oder ein Komma verwendet.
  • Zeilenumbrüche in den Zellen werden durch ein Leerzeichen ersetzt.
  • Separator-Zeichen in den Zellen werden durch "_" ersetzt.
  • Wie bei der Excel-Ausgabe kann die Auswertungskonfiguration ebenfalls exportiert werden (siehe Datei->Eigenschaften->Verschiedenes->Auswertungen).
  • Die Option "bei Exp. spiegeln" wird nicht berücksichtigt.
